La fileteuse maison (2)


La fileteuse peut être utilisée également pour fabriquer des accessoires complémentaires au tour à bois. Le tournage de certaine pièce de bois en sera facilité. Dans ce projet ,nous avons fabriquer un mandrin capable de fixer une sphère pour sa finition Toutes les images sont cliquables pour les agrandir

Voir le schéma de la fileteuse

1/Filetage réalisé à l’intérieur du « bouchon percé diamètre du trou 75, pour le blocage de la sphère

2/Filetage sur l’extérieur du mandrin « porte sphère »

3/IL faudra creuser une empreinte de la taille d’une 1/2 sphère ,au bout du mandrin « porteur » comme sur la photo

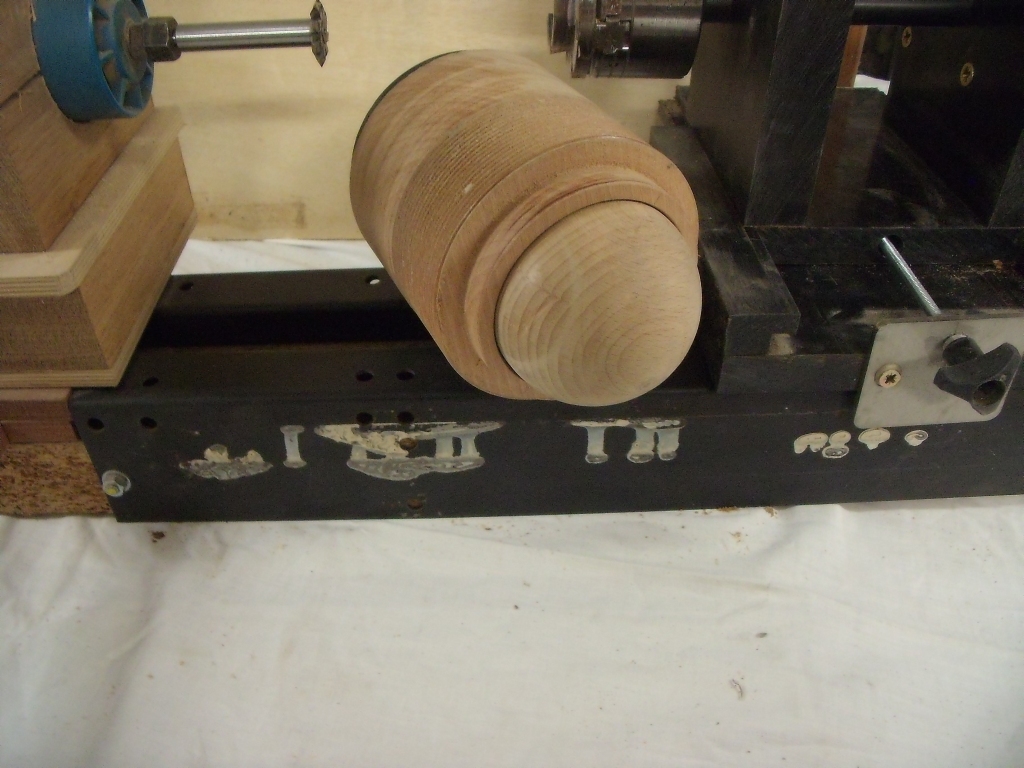

4/La sphère doit rentrer dans notre empreinte pour sa finition »

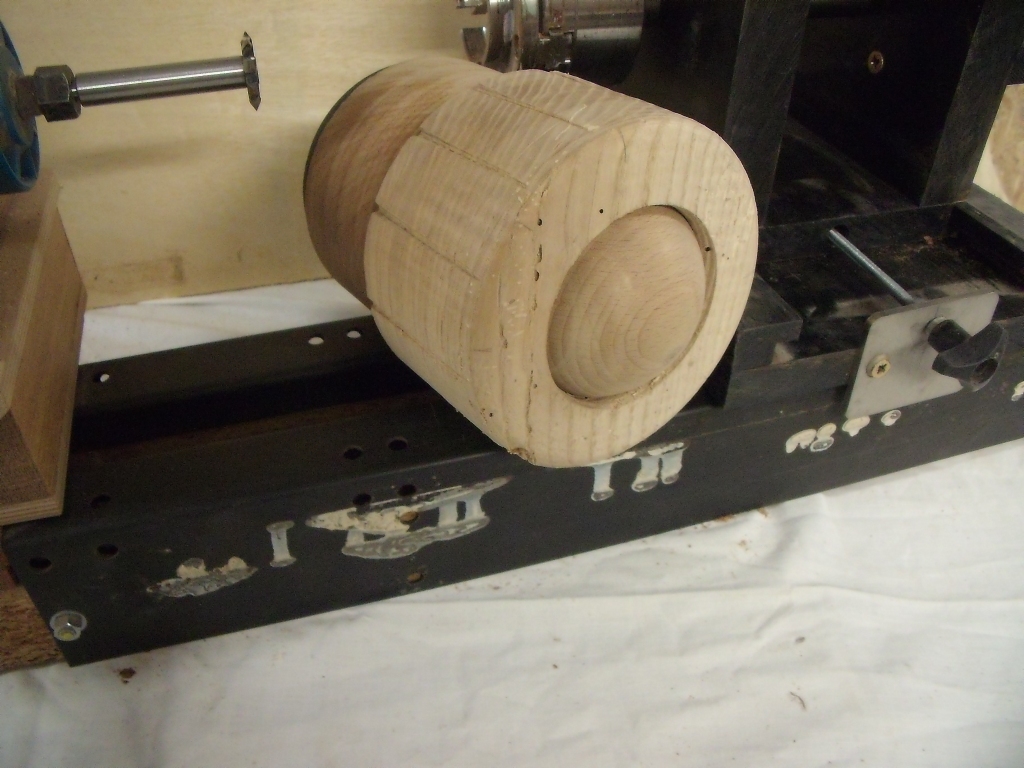

5/Le bouchon est vissé sur le mandrin et viendra bloquer la sphère

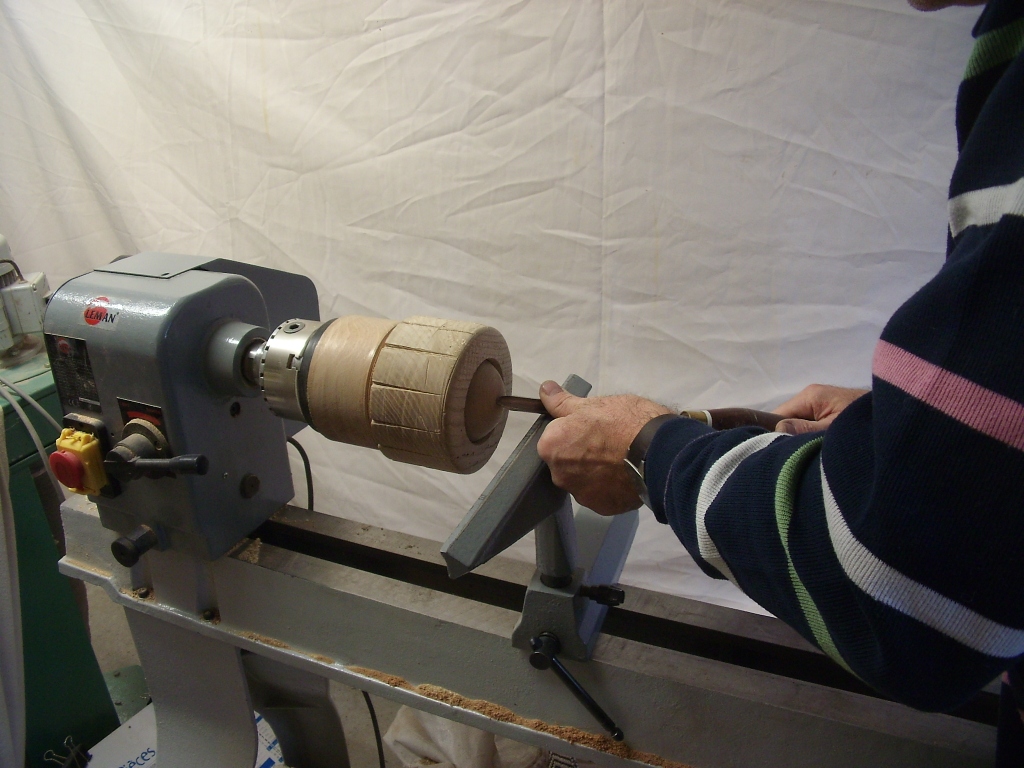

6/l’ensemble est remis sur le tour pour sa finition »

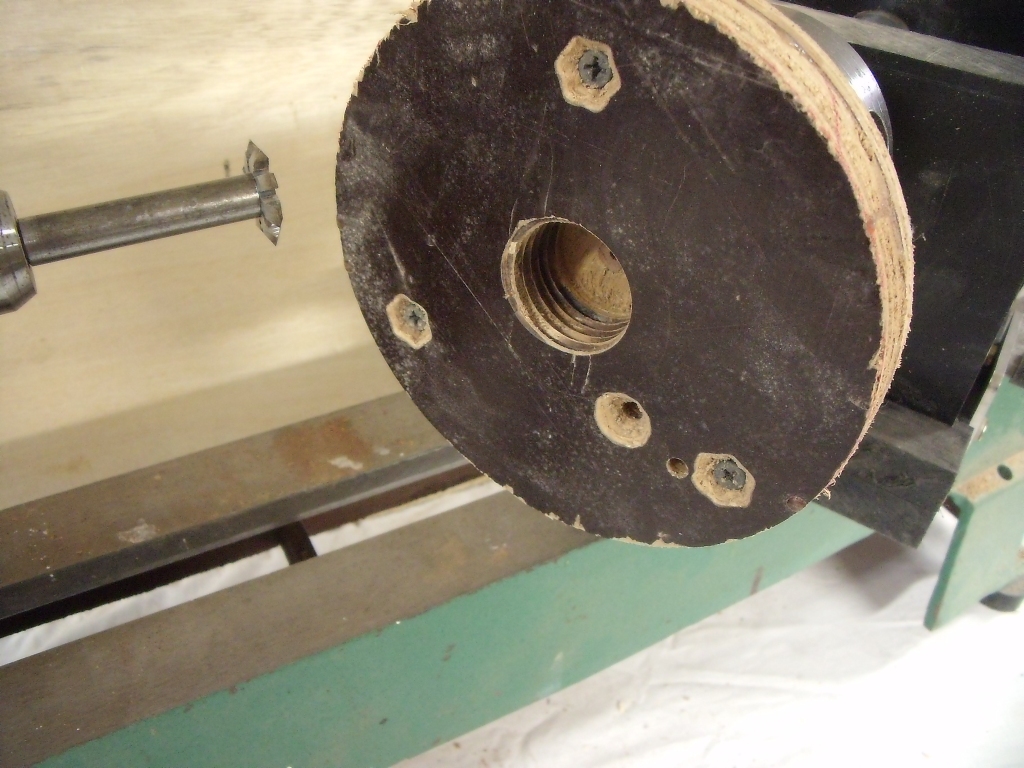

7/Le gabrit de filetage au pas de 33 x 3.5 est très intéressant pour fileter des plateaux de reprises, qui seront vissés directement sur le nez de broche

8/on peut voir, que le filetage produit est de bonne qualité »

                                                     retour
